Cấu Tạo & Chức Năng Của Các Bộ Phận Chính Trong Cửa Cuốn Nhanh

Cửa cuốn nhanh công nghiệp là dòng cửa cuốn chủ yếu dùng trong môi trường công nghiệp. Cấu tạo của cửa nói phức tạp thì không phức tạp, nói đơn giản cũng không đơn giản. Nó là một hệ thống phức hợp gồm nhiều bộ phận kết hợp với nhau để tạo ra cửa hoạt động nhanh và hiệu quả. Mỗi bộ phận đều đóng vai trò quan trọng trong quá trình vận hành của cửa.

Dưới đây là các bộ phận chính và chức năng của cửa cuốn nhanh công nghiệp:

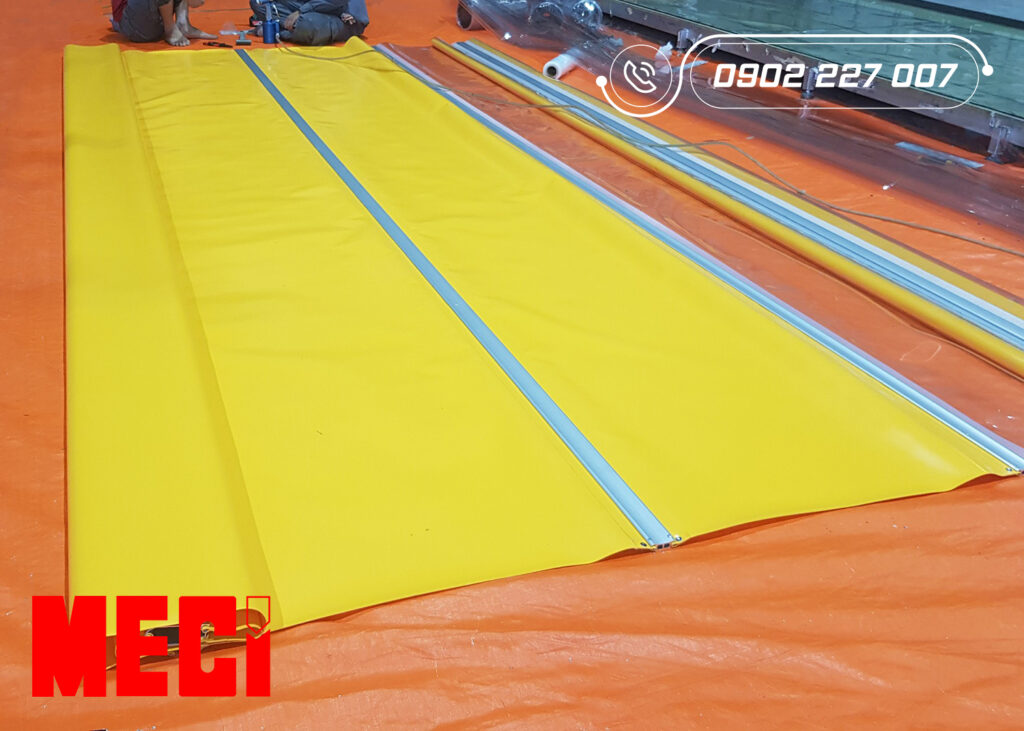

1 – Nan cửa (thân cửa):

Chức năng: Là phần tử chính tạo nên tấm cửa. Chúng liên kết với nhau để tạo thành một tấm chắn vững chắc, ngăn cách các khu vực.

Chất liệu: Thường được làm bằng PVC, hoặc thép không gỉ. Tùy thuộc vào môi trường sử dụng và yêu cầu về độ bền, cách nhiệt, cách âm mà người ta lựa chọn loại nan cửa phù hợp.

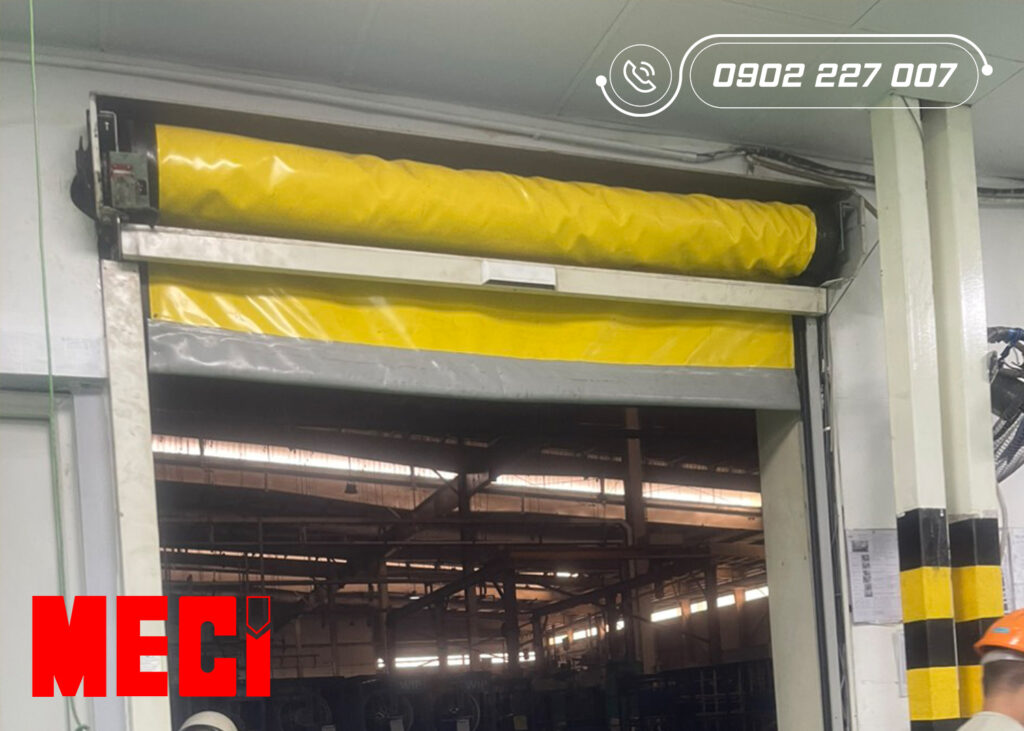

2 – Trục cuốn:

Chức năng: Khi cửa đóng, thân cửa cuốn quanh phần trục, khi mở thì thân cửa được bung ra.

Chất liệu: Thường làm bằng thép không gỉ để đảm bảo độ bền và khả năng chịu lực.

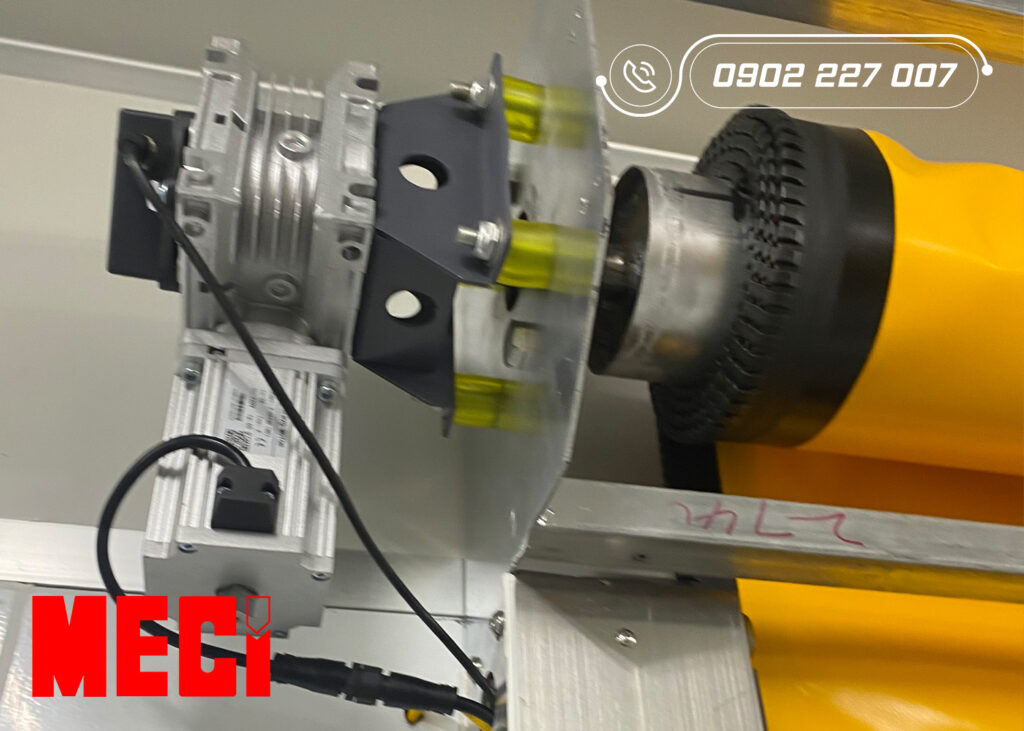

3 – Motor:

Chức năng: Là một bộ phận trực tiếp thực hiên vào chức năng đóng mở cửa. Motor sẽ kéo hoặc thả trục cuốn để đóng mở cửa.

Loại motor: Có nhiều loại motor khác nhau như motor AC, motor DC, motor tần số biến đổi. Mỗi loại motor có ưu điểm và ứng dụng khác nhau.

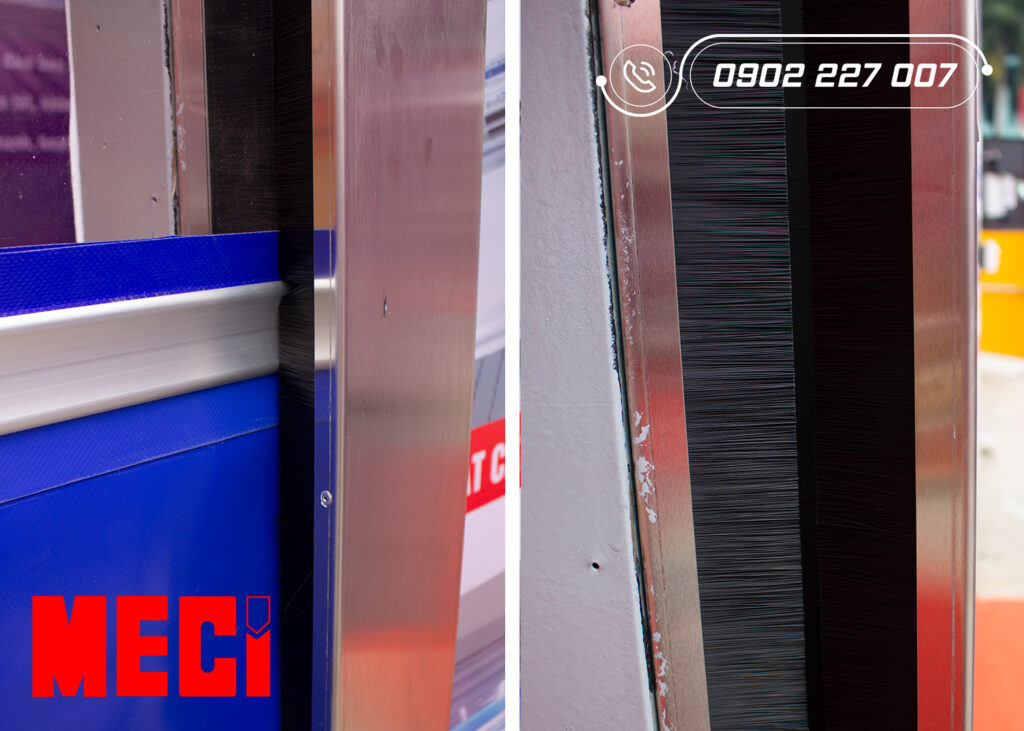

4 – Hệ thống ray dẫn hướng:

Chức năng: Hướng dẫn các nan cửa di chuyển theo đường thẳng, đảm bảo cửa đóng mở trơn tru và kín khít.

Chất liệu: Thường làm bằng nhôm hoặc thép.

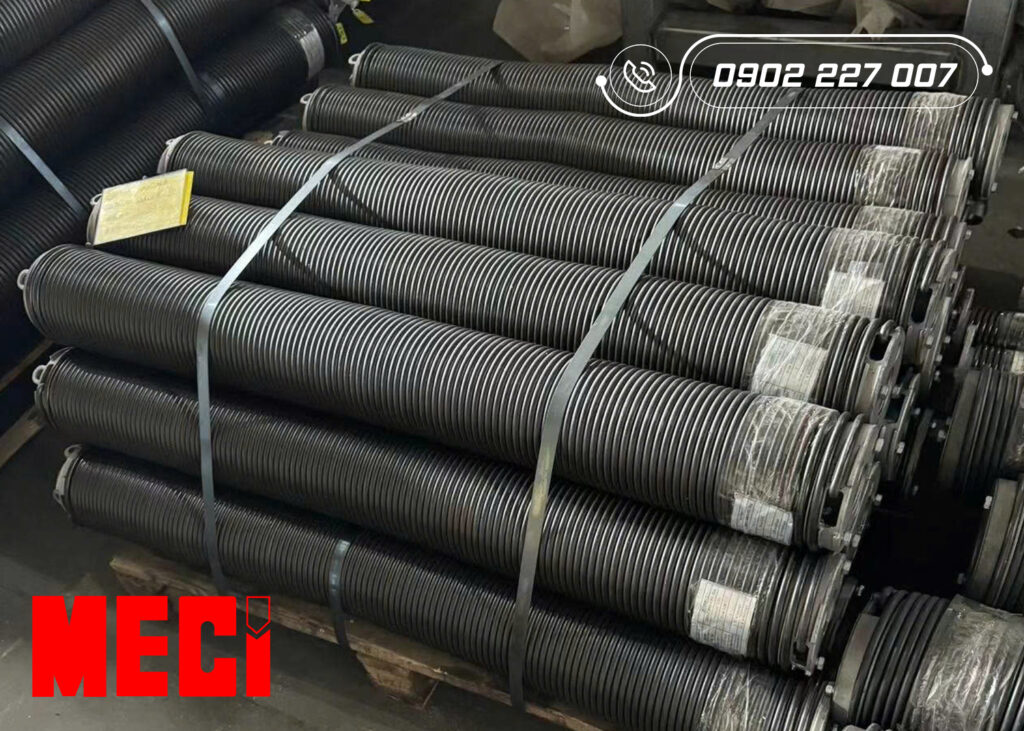

5 – Hệ thống lò xo cân bằng:

Chức năng: Giúp cân bằng trọng lượng của cửa, giảm tải cho motor và giúp cửa vận hành êm ái hơn. Lò xo cần bằng thường chỉ dùng cho một số model cửa hoặc tại các cửa có trọng tải lớn.

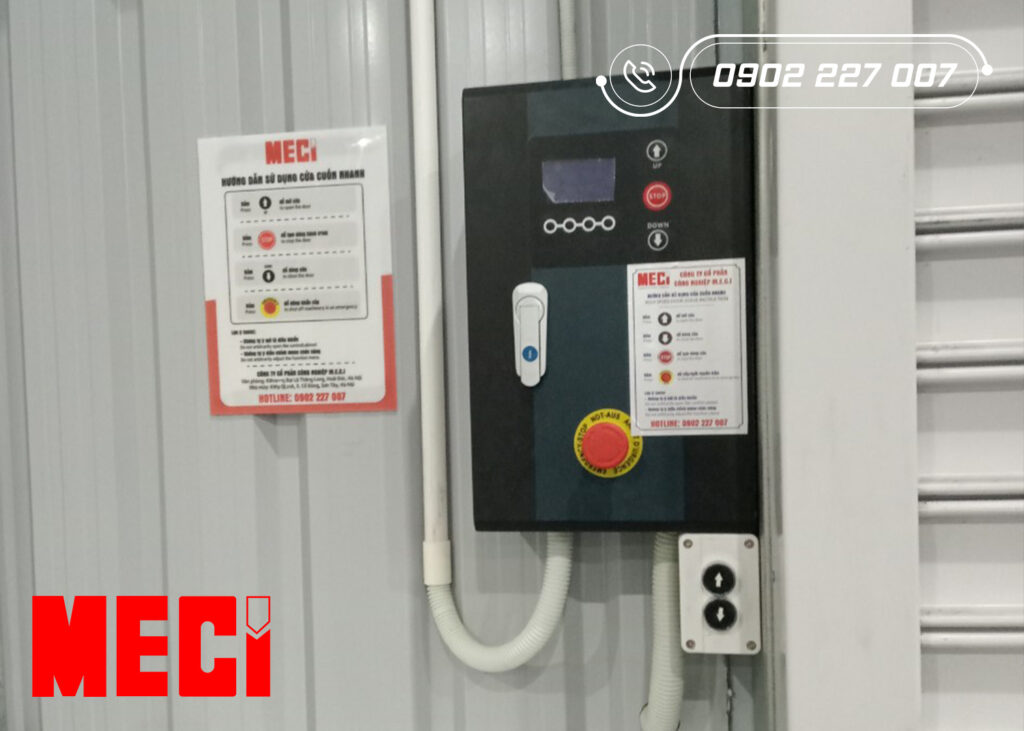

6 – Hộp điều khiển:

Chức năng: Là bộ não của hệ thống cửa cuốn, điều khiển tất cả các hoạt động của cửa. Điều khiển tốc độ đóng mở cửa. Điều khiển các tính năng an toàn như cảm biến vật cản, đảo chiều khi gặp vật cản. Kết nối với các thiết bị ngoại vi khác như đèn báo, còi báo động

Các bộ phận khác:

• Cảm biến an toàn: Phát hiện vật cản khi cửa đang đóng mở, giúp ngăn chặn tai nạn.
• Công tắc giới hạn: Xác định vị trí đóng mở của cửa.

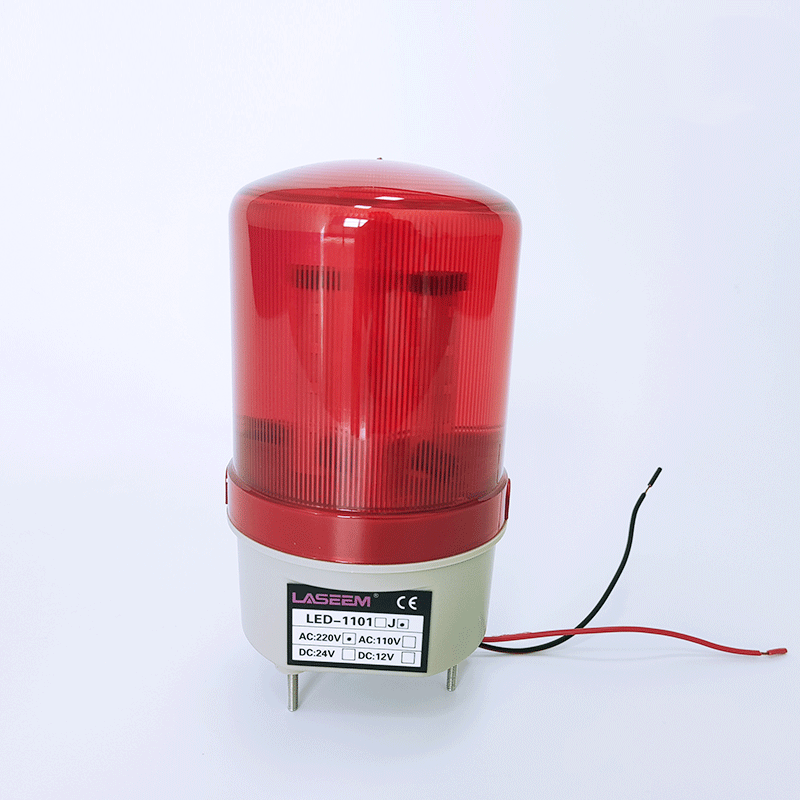

• Đèn báo: Thông báo trạng thái hoạt động của cửa.
• Còi báo động: Cảnh báo khi có sự cố xảy ra.

Nguyên lý hoạt động của cửa cuốn nhanh:

Khi bạn nhấn nút điều khiển, tín hiệu sẽ được truyền đến hộp điều khiển. Hộp điều khiển sẽ gửi lệnh đến motor, motor sẽ quay và kéo hoặc thả trục cuốn, làm cho các nan cửa cuốn lên hoặc xuống. Hệ thống ray dẫn hướng sẽ giữ cho thân cửa di chuyển theo đường thẳng. Hệ thống lò xo cân bằng sẽ giúp cửa vận hành êm ái.

Lưu ý: Cấu tạo chi tiết và số lượng các bộ phận có thể khác nhau tùy thuộc vào từng loại cửa cuốn và nhà sản xuất.
